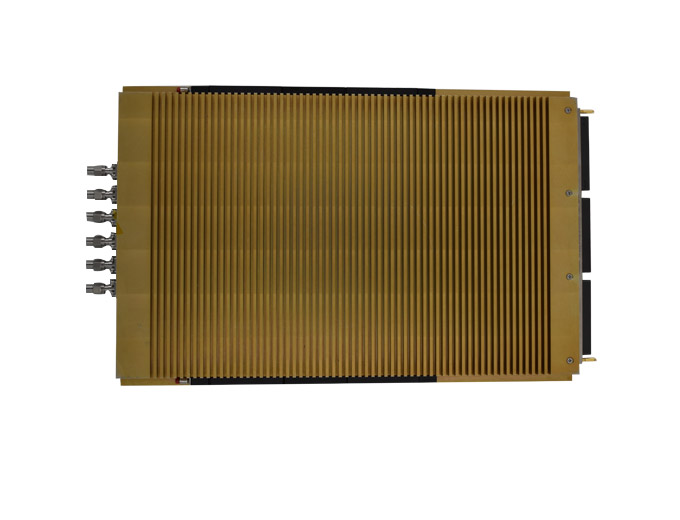

L-band Six-channel Receiver

a.Function Description:

The six-channel receiver adopts one-down conversion technology. The RF signal is FL~FHMHz, the IF signal is 270MHz, and the instantaneous signal bandwidth is 8MHz.

b.Technical Indicators:

1)Channel Gain: 62dBm±1dB（Output: P-1≥13dBm）；

2)Noise Coefficient: ≤8.0；

3)Channel Interval: ≥65dB；

4)Channel Interval Consistency: ±0.5dB；

5)Input/Output Standing Wave: ≤1.5；

6)Input LO Signal Power: ≥10dBm；

7)Overall STC2 Attenuation：30dB±1.5dB @ 2dB±0.5dB stepping（4bit）；

8)Center Frequency of RF Filter: 1250MHz；

9) -1dB Bandwidth: 220MHz±5MHz；

10) -70dB Bandwidth: ≤500MHz，free from carrying-over at far end；

11)Center Frequency of IF Filter: 270MHz；

12) -3dB Bandwidth: 11MHz±0.1MHz；

13) -70dB Bandwidth: ≤50MHz，free from carrying-over at far end;

14)Center Frequency of LO Filter: 1520MHz；

15) -3dB Bandwidth: 220MHz±5MHz；

16) -70dB Bandwidth: ≤500MHz，free from carrying-over at far end;

17) Power Source: +12VA/5A、-12VA/2A、+5VA/8A、-5VA/2A、+5VD/2A、-5VD/2A；

18) Plug: LRM11-A85SH16ST4R-B60ST12-CT22-T（wiring）；

19) Operating Temperature: -20℃~+55℃；

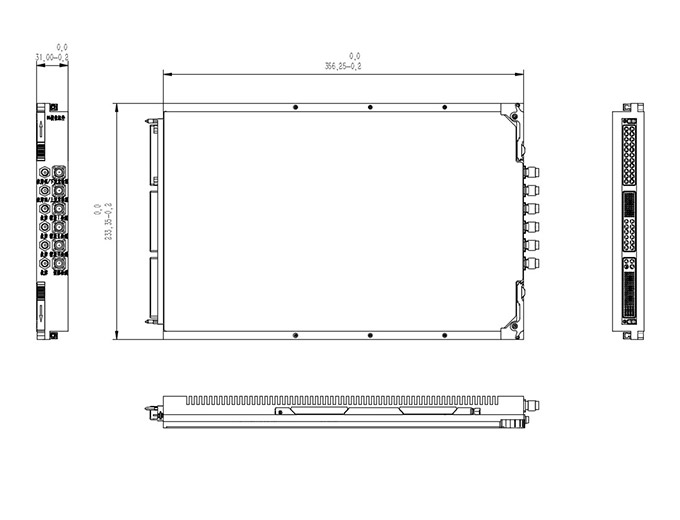

20) Overall Dimensions: 380mm×233mm×31mm。
