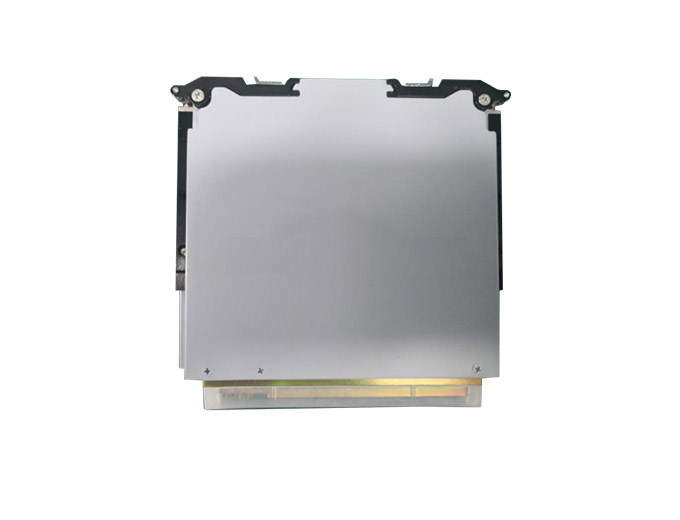

Switching Matrix Module

1） Input Signal: 2GHz~18GHz；

2） Output Signal: 2GHz~18GHz；

3） Gain: 21dB±1dB@18GHz；

4） Balance: ≤2dB, Linearity ≤1.5dB；

5） Noise: ˂9dB；

6） Output P-1: >10dBm；

7） Switch Isolation: >50dBc；

8） Channel Isolation (between different switches): >60dBc；

9） Channel Amplitude Consistency (Same switch input): ˂1dB，Phase Difference Stability: ˂10°；

10） Self-checking Input（L1~L4）: ˂1dB，Phase Difference Stability: ˂10°；

11） Numerical Control Attenuation: 1bit，10dB；

13） Notching Bandwidth: 40MHz, Rejection ≥40dBc（Test @ input power -6dBm）；

14） Input and Output Standing Wave: ˂2；

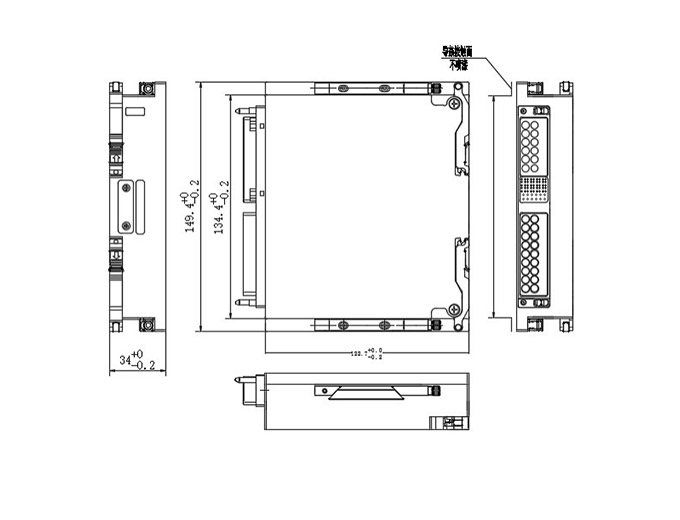

15） Overall Dimension（l×b×h）mm: 149.4×122.7×24；

16） Connector Model: LRMV-MT2T44-T；

17） Weight: ≤700g。
