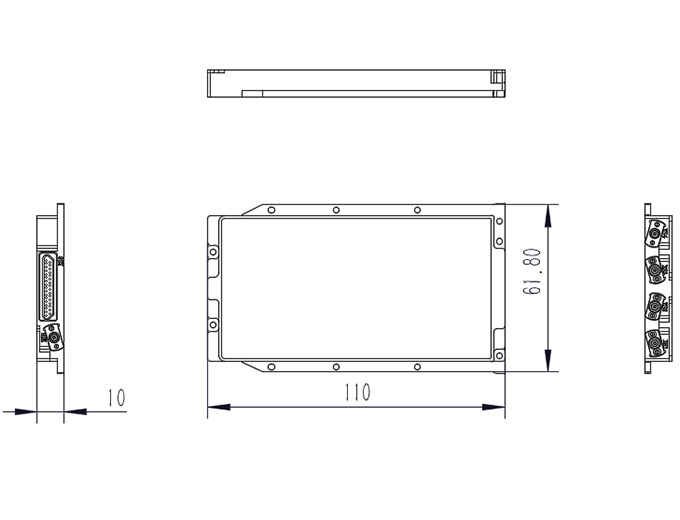

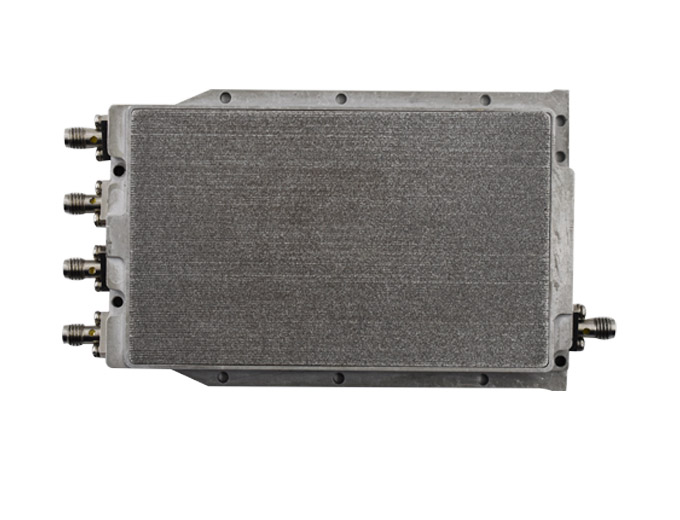

X-band Four-channel TR Module

1）Output Power: ≥20W；

2）Input Power: ≥15dBm；

3）Pulse Width: 0.5us～300us；

4）Duty Ratio: ≤20%；

5）Transmitted Pulse Rising/Sinking Time: ≤0.5us；

6）Amplitude and Phase Consistency between Modules: Amplitude ≤1.0dB（RMS）;
Phase ≤8°（rms）；

7）Amplitude Fluctuation within Transmitting Power Band: ≤0.5dB；

8）Standing Wave Ratio at Input/Output Port: ≤1.8:1/1.5:1；

9）Power Consistency between Transmitter Channels: ≤1.0dB（RMS）；

10）Switching Time of TR Switch: ≤0.2us；

11）Transmitted Spurious Level: ≤-70dBc；

12）Noise Coefficient: ≤3dB；

13）Receiving Gain: ≥25dB；

14）Module Efficiency: ≥30%；

15）Pulse Top Drop: ≤1.4dB；

16）Operating Voltage: +28V；

17）Numerical Control Attenuator: 6 bits，0.5dB stepping；

18）Digital Phase Shifter: 6 bits, 5.625dB stepping;

19）Weight: 0.08kg。
